****類：PTFE襯里直管及管配件

俗稱松襯管、管件。此工藝采用PTFE棒材車削成的薄膜，纏繞燒結成形。適用于常壓、正壓的輸送管路（如三廢處理管路等），不宜用于有負荷的管路（如泵進、出口處及由落差或突然冷卻等能產生負壓的管路）。

通徑規格：DN25-500mm使用溫度：-40-180ºC使用壓力：1.6MPa



第二類：PTFE緊襯直管及管配件

俗稱內纏鋼絲緊襯管、管件。制造工藝：先將若干層PTFE薄膜纏繞在模具上，再將鋼絲（Ø0.5-1mm）螺旋形地纏繞在PTFE薄膜上，后在鋼絲外面再纏繞若干層PTFE薄，最后放在爐中繞結成形。用這種工藝制作的PTFE襯里管，內壁光滑，外壁由于鋼絲的體積及其外彈力量，形成螺旋形線波紋。將它襯入鋼管內，并在PTFE襯里管，并在PTFE襯里管外壁與鋼管內壁之間的空隙處灌滿填充樹脂（非出殘留空氣）。這種填充樹脂能與鋼管緊密粘結在一起。同時，它能緊緊地包裹在螺旋形的PTFE襯管外壁上,填充樹脂固化后,就形成了與襯里外壁波紋相咬合的螺旋形波紋,這種結構,類似于螺母與螺栓的結合,它一方面能使PTFE襯里的熱脹冷縮得到有效的限制和補償；另一方面，利用鋼絲的剛度明顯地提高PTFE襯里耐負壓的能力。

通徑規格：DN25-200mm 工作溫度：-50-180ºC工作壓力：0.5-1.6MPa



第三類：PTFE推（擠）壓管緊襯直管

俗稱推(擠)壓襯里直管,系90年代發達國家普遍采用的管道,制造工藝,首先采用進口PTFE粉末,推(擠)壓成管子,然后將它強行拉入無縫鋼管(襯管外徑略大于鋼管內徑1.5-2mm),形成無間隙緊襯,為了消除壓力,將它放在爐中,加溫至180ºC進行恒溫處理,使之適應在180ºC以下的溫度中使用,同時,推(擠)壓管的軸向抗拉強度比纏繞管明顯要好,此管道具有理想的耐正、負壓能力。

通徑規格：DN25-200mm,使用溫度：-100-180ºC,作用壓力：-0.09-1.6MPa,其管配件采用氟塑料(PFA/FEP/PVDF/PTFE)為原料,經模壓成形,襯里厚度3-4.5mm,具有優良的耐正/負壓能力,通徑規格：DN25-200mm,使用溫度：-100-180ºC(PFA),-100-160ºC(FEP),-100-120ºC（PVDF）使用壓力：-0.09-1.6MPa



第四類：PTFE加強型襯里管

目前,國產的推(擠)壓PTFE管的****通徑200mm,內纏鋼絲PTFE襯里管的理想通徑也只有200mm,為了解決DN25-500mm襯里直管和管配件耐正、負壓的問題,我們采用如下襯里工藝,在PTFE松襯管內,按一定距離設置外包PTFE的金屬支撐環(Ø6-16mm),內壁做成波紋狀,一方面固定支撐環,另一方面使PTFE襯里的熱脹冷縮得到較好的補償,使該管道具有良好的耐正、負壓能力

通徑規格：DN25-500mm,使用溫度：-100-180ºC,使用壓力：-0.09-1.6MPa

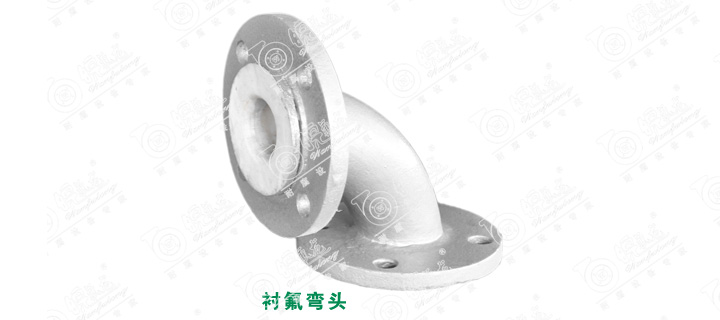

公稱通經		主要尺寸
DN	PNS	D	D1	D2	f	b	Z-d	90℃	45℃
mm	inch	APN1.0MPa						A（mm）	B（mm）
25	1	115	85	65	3	17	4-14	90	50
32	11/4	140	100	75	3	19	4-18	105	50
40	11/2	150	110	85	3	19	4-18	120	60
50	2	165	125	100	3	21	4-18	130	65
65	21/2	185	145	120	3	21	4-14	140	70
80	3	200	160	135	3	22	8-18	145	75
100	4	220	180	155	3	23	8-18	160	80
125	5	250	210	185	4	24	8-18	200	100
150	6	285	240	210	4	26	8-23	235	120
200	8	340	295	265	4.5	26	8-23	315	160
250	10	395	350	320	4.5	28	12-23	390	190
300	12	340	295	265	4.5	28	12-23	465	230
如需其它尺寸與標準，請電話聯系我公司
