一、產品簡介
襯氟閘閥是最常用的截斷閥之一，主要用來接通或截斷管路中的介質，不適用于調節介質流量。本產品結構采用全新設計，腔內所有零部件均采用聚四氟乙烯襯里結構，閘板采用帶桿機構，解決了普通暗桿閘閥顆粒，纖維狀介質沉積在螺桿槽內而引起的操作不便或卡死等現象，閥門安裝位置不受任何限制�；绢愋陀衂41F型、Z45F型。41F型為明桿型，螺母的移動帶動閥門的開關；Z45F型為暗桿型，手輪的移動帶動閥門的開關；產品主體材料：鑄鋼、不銹鋼、鑄鐵等; 產品內襯材料：F4、F46、F3、F2、PFA、PVDF、FRPP、PE、PO; 法蘭連接; 適用溫度：-25~180℃; 驅動裝置：手動，電動，氣動; 公稱壓力：PN1.0、PN1.6、PN2.5和CLASS150; 公稱通徑：DN15-DN250。
二、性能參數表：

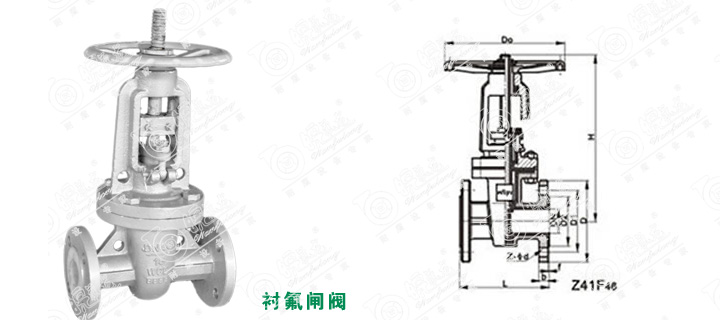

| 公稱通經 | 主動尺寸 | 參考值 | |||||||||
| DN(mm) | PNS(inch) | L | D | D1 | D2 | f | b | Z-d | Do | H | 重量kg |
| PN1.0MPa | |||||||||||
| 15 | 1/2 | 108 | 95 | 65 | 45 | 3 | 15 | 4-14 | 120 | 175 | 6 |
| 20 | 3/4 | 117 | 105 | 75 | 55 | 3 | 17 | 4-14 | 120 | 195 | 8 |
| 25 | 1 | 127 | 115 | 85 | 65 | 3 | 17 | 4-14 | 160 | 230 | 10 |
| 32 | 5/4 | 140 | 140 | 100 | 75 | 3 | 19 | 4-18 | 160 | 245 | 11 |
| 40 | 3/2 | 165 | 150 | 110 | 85 | 3 | 19 | 4-18 | 180 | 285 | 13 |
| 50 | 2 | 178 | 165 | 125 | 100 | 3 | 21 | 4-18 | 200 | 300 | 16 |
| 65 | 5/2 | 190 | 185 | 145 | 120 | 3 | 21 | 4-18 | 250 | 340 | 20 |
| 80 | 3 | 203 | 200 | 160 | 135 | 3 | 21 | 8-18 | 280 | 410 | 30 |
| 100 | 4 | 229 | 220 | 180 | 155 | 3 | 23 | 8-18 | 300 | 465 | 40 |
| 125 | 5 | 325 | 250 | 210 | 185 | 3 | 24 | 8-18 | 320 | 620 | 60 |
| 150 | 6 | 350 | 285 | 240 | 210 | 3 | 26 | 8-23 | 350 | 710 | 85 |
| 200 | 8 | 400 | 340 | 295 | 265 | 3 | 26 | 8-23 | 450 | 780 | 120 |
| 250 | 10 | 450 | 395 | 350 | 320 | 3 | 28 | 12-23 | 500 | 1000 | 175 |
| 如需其它尺寸與標準，請電話聯系我公司 | |||||||||||
 |
