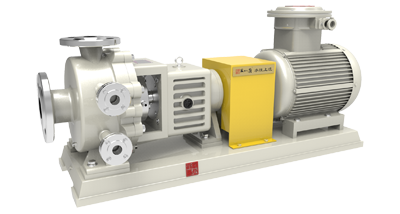

TIG(B)不銹鋼高(保)溫離心泵

型號意義	TIG(B)80-65-160
T	企業代號
I	國際標準化工離心泵
G	高溫型
B	保溫型
80	進口口徑80mm
65	出口口徑65mm
160	葉輪名義直徑160mm
名稱：	TIG不銹鋼化工保溫泵/IHB化工保溫泵/ IHG化工高溫離心泵/ 化工離心泵/ISO離心泵/高溫堿泵/
輸送介質：	中性或有腐蝕性液體
適用行業：	制堿，氯堿，純堿，石油，化工，冶煉，廢水，環保，�；�淡化
產品特點：	底腳支撐
結構形式：	ISO2858標準、臥式、泵與電機聯軸器連接
口徑：	25～200mm
流量：	～400 m3/h
揚程：	～125m
轉速：	1450/2900r/min
工作溫度：	-20～+250℃
壓力等級：	1.6Mpa
功率：	～110KW
材料：	304、304L、316、316L、2205、HC276

一、產品簡介：

產品概述：
TIG(B)不銹鋼高(保)溫離心泵[簡稱：高(保)溫離心泵]是按照國家標準設計的新技術產品并結合TI泵的工藝設計制造。不銹鋼高(保)溫泵體設計了雙層冷卻(保溫)裝置，可使用液氮、水(蒸汽)對泵體內介質降溫(保溫)，保證了介質在輸送過程中不會冷凝、結晶、汽化等現象，而設計的耐高溫、保溫，高效節能的新型工業用泵，性能達到國際標準，可替代價格昂貴進口化工泵。
產品優點：
1. TIG（B）不銹鋼高（保）溫離心泵是皖氟龍根據IS02858／GB5662／DIN24256國際標準自行設計研發的耐高（保）溫的新型工業用泵，技術指標達到國內外同類產品****水平；
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點；
2.1. 保溫泵泵體和泵蓋設計了雙層保溫裝置，可使用蒸氣等對泵體內介質保溫，保證了介質在輸送過程中不會冷凝，結晶，汽化；
2.2. 高溫泵泵體和泵蓋設計了雙層冷卻裝置，可使用水、氮?dú)獾葘Ρ皿w內介質冷卻，確保進入泵內的介質保持在較低的溫度
4.機封采用單端面、內裝式平衡型波紋管機械密封，設計壓力12MPa，設計溫度300℃；采用API610標準plan32沖洗方案，密封冷卻水壓力8.3～8.5Mpa；
5.國際標準軸聯后拉式設計，無需拆卸管道，維修方便；
6.臥式安裝，振動小，噪音低，運行平穩，國際標準設計，可與標準化工離心泵互換，方便用戶更換和使用；
產品用途：
廣泛應用于石油、化工、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于強液、有機容劑和貴重液體的輸送。
性能范圍：設計壓力：1.6Mpa、流量:2-1400m3/h、揚程：20-125m、功率：1.1-400kw
適用溫度：水冷：-30～200℃；
注意事項：當介質比重大于1.3mg/cm3時訂貨時應說明，禁止空運轉，禁止輸送含有顆�；蛴薪Y(jié)晶的介質。

二、結構圖：



三、性能曲線圖：

四、性能參數表：

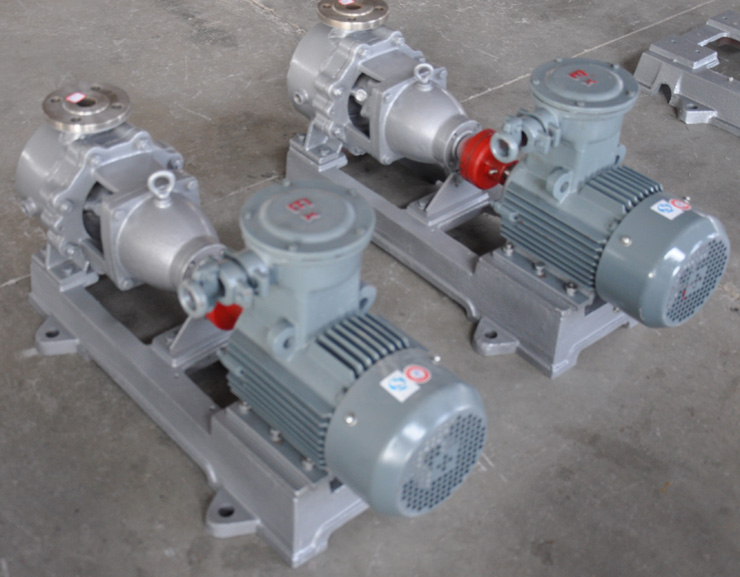

產品實景
